WG593工業智能網關

設備聯網

數據采集

協議解析

邊緣計算

云端接入

開放接口

WG593系列4G帶IO工業網關

一款單核具有4G和LORA網絡并帶有IO的綜合數據采集網關

硬件參數：單核CPU，128MB運存 ,3個百兆網口，1個串口，多路AI-AO-DI-DO

聯網功能：5G RedCap、CAT4/CAT1 4G、2.4GHZ WiFi（AP/STA）,LORA，有線以太網

采集功能：內嵌工控協議，支持采集PLC、儀器儀表、環保及水文、能源等設備數據

邊緣計算：支持協議解析，報警觸發、跳變觸發、計數器、公式計算及邊緣決策功能

云端適配：支持接入物通博聯云、自主開發云平臺、主流第三方工業互聯網平臺

系統應用：遠程維護設備、多網互備、斷點續傳、網絡及應用自恢復、串口轉發、協議轉發等

樣機申請在線咨詢

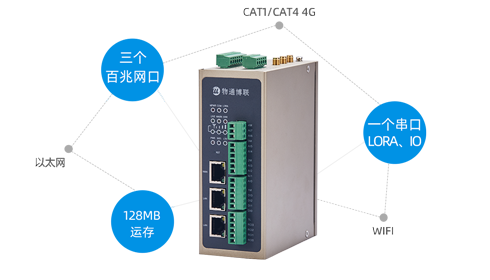

多樣的聯網功能和接口

支持三個網口、一個串口、多路AI/AO/DI/DO、支持5G RedCap、4G、WIFI、有線以太網、LORA等多種聯網接入

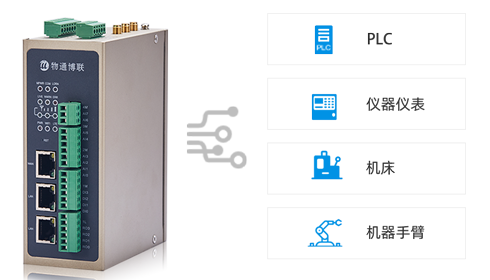

強大的數據采集能力

支持各種PLC、儀器儀表、機床、機器手臂、環保、電力等設備的數據采集，快速采集專利算法，同時采集多種設備內嵌主流的工控協議（Modbus TCP、Modbus RTU、OPC UA 、DLT645、IEC、PPI、MPI、ISO on TCP、EtherNET……），同時支持個性化的協議定制開發

豐富的邊緣計算功能

支持各種邊緣計算功能如智能采集、數據過濾、報警計算、跳變觸發、公式計算、分組策略等。通過對設備的模型建立和數據標準化后，消除設備異構性和實現標準化，極大節省項目的研發和建設成本。

靈活的云端適配接入

支持通過MQTT、MODBUS、OPCUA、SQL、HTTP數據庫等方式接入遠端軟件平臺（包含：物通博聯云平臺，客戶自主開發的云平臺，根云、美云、華為、阿里、百度、微軟等IOT云平臺，組態軟件、MES系統、ERP系統等工業軟件）
支持同時接入不同種類的云平臺和軟件，支持定制化適配

全遠程化的運維管理

內嵌遠程運維模塊，配合物通博聯的設備運維快線和 設備維護云平臺，實現對現場的設備進行遠程配置、遠程調試、遠程診斷、遠程更新程序等功能，同時配合 物通博聯的網關管理云平臺實現對分布在全球各地的網關進行遠程配置、監測、診斷、更新程序等功能。

豐富的工業邊緣應用

串口轉發、Modbus TCP轉發、設備校時、防拆鎖定、斷點續傳，多網互備等等

開放的API開發接口

提供豐富的API接口給軟件開發商，通過物通博聯的開放平臺格式MQTT+JSON實現對現場設備的數據采集、雙向控制和遠程管理。讓用戶可以快速地構建先進的、專業的工業應用系統。

高安全性和高可靠性

內嵌防火墻和各種加密機制
內嵌軟硬件看門狗、看護程序(斷網重連、斷點續傳、異常自恢復），保障數據安全與系統穩定可靠，實現無人值守
全工業級設計，CE、EMC、高低溫、工業安全連接認證，支持6~35V寬電壓供電，-20°C~70°C工業級寬溫設計，滿足惡劣的工業環境

應用場景

接入物通博聯云平臺

自主開發平臺

接入第三發平臺

遠程維護設備

設備協議轉換

規格參數

軟件規格
網絡功能	網絡接入	支持5G RedCap、4G、WIFI、LORA、以太網接入
	網絡認證	支持CHAP/PAP認證，支持APN接入
	CAT1網絡	TDD-LTE/FDD LTE 具體頻段信息請參考訂購信息表
	CAT4網絡	GSM/GPRS/EDGEUMTS/HSPA+/CDMA2000-EVDO/TD-SCDMA/ TDD-LTE/FDD LTE 具體頻段信息請參考訂購信息表
	LAN協議	支持ARP
	WAN協議	支持PPP
	IP應用	支持Ping、Tracer、DHCP Server 、DHCP Relay、 DHCP Client、DNS relay、DDNS ，ROUTE，NAT，DMZ
	IP路由	支持靜態路由
WIFI功能（可選）	協議標準	支持IEEE 802.11b/g/n
	工作模式	支持FAT AP、FIT AP、STA、Relay等工作模式
	速率	支持2.4G單頻段、支持150M/300Mbps（單天線/雙天線）
	安全特性	支持開放系統、共享密鑰、WPA/WPA2認證支持WEP/TKIP/AES加密
	傳輸距離	100m（實際傳輸距離視現場環境而定）
安全性	防護安全	支持全狀態包檢測（SPI）、防范拒絕服務（DoS）攻擊、過濾多播/Ping探測包、源端口映射、目的端口映射、DMZ，訪問控制功能（ACL）、IP-MAC綁定
	數據安全	支持L2TP VPN / PPTP VPN / OPEN VPN / IPSec VPN（可選）
	安全認證	TLS安全加密，用戶名密碼和證書認證接入
	防火墻	內置防火墻功能，全方位網絡阻隔和防護
可靠性	鏈路檢測	支持發送心跳檢測包檢測，斷線自動連接
	看門狗防護	多重的軟硬件看門狗，實現設備運行故障自修復
	功能安全衛士	實時看護各項功能模塊，對可能的錯誤進行預判和處理并自愈
智能化	智能采集	專利的快速采集和穩定采集算法，實現數據的穩定、可靠、高效采集，支持一臺網關采集多臺不同種類設備
	協議解析	支持主流的PLC控制器、儀器儀表、采集器及各種控制器的協議解析（西門子、施耐德、歐姆龍、三菱、臺達、Modbus等等）
	邊緣計算	可以實現數據過濾，分組采集，報警計算，時序糾錯等功能
	標 準 化	對各種協議的數據進行標準化和構建物模型，實現標準化應用
	云端接入	支持同時對接多個不同類型或同一類型數據中心（物通博聯云、阿里云、百度云、華為云、微軟云等等）
	數據穿透	支持?jǐn)?shù)據穿透功能，配合設備快線實現數據透傳應用
	遠程維護	配合設備維護快線實現對現場的設備進行遠程診斷、遠程調試及升級
	協議轉發	實現將不同協議轉化為一種統一協議如轉成Modbus TCP等
	串口轉發	實現串口數據轉發到另一個串口，實現多主一從架構數采
	子設備模型	通過虛擬子設備將真實的主設備根據業務需要?jiǎng)澐譃槎鄠€(gè)虛擬子設備
	斷點續傳	支持?jǐn)帱c(diǎn)續傳，支持存儲介質包括內存/EMMC
	數據存儲	歷史數據可以選存儲在內存或EMMC
	雙向控制	支持?jǐn)?shù)據定時上報、立即讀、立即寫、批量讀、批量寫等各種控制
	通道監測	支持設備及網關的在線狀態和心跳上報實現對鏈路狀態的監測
	狀態匯報	支持上下線狀態匯報/支持設備狀態匯報/支持網關心跳機制
	總線適配	支持根據不同總線適配不同算法，保證穩定可靠傳輸
	IO量采集	支持通過Modbus RTU協議實現采集多路的模擬量輸入、數字量輸入和數字量輸出。
管理維護	配置工程	支持本地和遠程兩種方式配置數據采集工程
	應用升級	支持本地和遠程的程序升級，快速的產品功能發布和迭代
	遠程診斷	支持遠程診斷和恢復網關故障
	日志功能	支持完備和詳盡的日志功能，方便快速排查診斷問題
	導入導出	支持工程文件的導入導出，方便診斷和批量配置
	診斷命令	支持豐富的診斷命令接口，可以實現本地自我診斷
	狀態查詢	系統狀態,模塊狀態,網絡連接狀態,應用狀態等
應用開發	定制開發	支持物通博聯根據用戶需求在網關上定制開發邊緣應用
	邊緣開發	支持用戶自己的工程師在網關上開發邊緣計算應用程序
	云端開發	提供豐富的API接口，方便開發工程師進行上位軟件開發

硬件規格
硬件平臺	CPU核心	580MHZ 單核
	運行存儲	128MB（1Gb）
	程序存儲	16MB （128Mb）
	數據存儲	8GB（8192Mb） EMMC存儲，可選
接口	以太網端口	3*10/100Mbps快速以太網端口，LAN/WAN口，1.5KV網絡隔離變壓保護.
	電源接口	DC 6V-35V
	串口接口	1個RS-232/485接口可選，15KV ESD保護
	5G RedCap	5G NR頻段 N1/N3/N5/N8/N28/N41/N78/N79 LTE-FDD頻段 B1/B3/B5/B8 LTE-TDD頻段 B34/B38/B39/B40/B41 傳輸速率下行226Mbps/上行120Mbps
	4G網絡制式	LTE Cat4 ,最大下行速率150Mbps，最大上行速率50Mbps LTE Cat1 ,最大下行速率10Mbps，最大上行速率5Mbps
	SIM卡座	抽屜式卡座 * 1（大卡）
	IO接口	8AI、4DI、4RO（默認）；4AI、8DI、4RO；4AI、4DI、8DO等
	LORA網絡	30dbm、室外視距最大12KM
	復位按鍵	針孔式復位按鍵
	天線接頭	3G/4G網絡：SMA x 1、WLAN: RP-SMA x 1、5G RedCap:SMA x 2

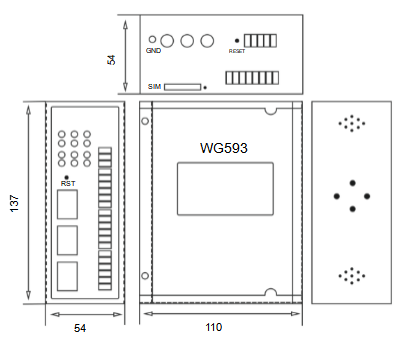

機械特性	外形尺寸	137 x 110 x 54(mm)
	安裝方式	導軌式
	外殼	金屬殼（土豪金）
	防護等級	IP30
	散熱方式	無風扇散熱
	重量	650g
環境濕度	環境濕度	5% ~ 95% (無凝霜)
	存儲溫度	-40 ℃~ 85℃
	工作溫度	-20℃ ~ 70℃
指示燈	4*3指示燈	STATUS狀態燈（綠）、WARN警告燈（黃）、ERR錯誤燈（紅）、4G信號強度燈（綠）*3、POWER電源燈（紅）、WiFi指示燈（藍）、4G聯網指示燈（藍） IO模塊指示燈：IO模塊電源、COM通信燈、LORA通信燈
EMC指標	靜電放電抗擾度	GB/T17626.2-2018,level4
	電快速瞬變脈沖群抗擾度	GB/T17626.4-2018,level4
	振蕩波磁場抗擾度	GB/T17626.18-2016,level4
	射頻電磁場輻射抗擾度	GB/T17626.3-2016,level4
	浪涌(沖擊)抗擾度	GB/T17626.5-2019,level4
	工頻磁場抗擾度	GB/T17626.8-2006,level4
物理特性	振動	GB/T2423.10-2008
	沖擊	GB/T2423.5-2019
	跌落	GB/T2423.8-1995

產品選型

硬件選型
訂貨號	WG593-<N>-<M>-<P>-<LI>-<S>-<T>
N（網絡類型）	L：LTE，WLAN：WiFi，N：5G RedCap
M（無線模塊）	L07： 4G CAT4 全網通七模（TDD-LTE和FDD-LTE等），國內版本； L09： 4G CAT4 全網通七模（TDD-LTE和FDD-LTE等），海外版本； Q2S： 4G CAT1全網通（僅支持TDD-LTE和FDD-LTE），國內版本； F61： 4G CAT1全網通（僅支持TDD-LTE和FDD-LTE），國內版本； T57： 5G RedCap
P (平臺及協議)	WMQTT（物通博聯平臺），MMQTT（Modbus版本），MQTT（通用MQTT），WCONN（設備快線）
LI（LORA 及 IO）	LM0844 中 L 代表帶有 LORA，M0844 代表0個AO， 8個 AI、4 個 DI、4 個 DO
S（串口接口）	485：485 串口，232：232 串口；
T (擴展模塊)	-16SSD（16G SSD硬盤），-GPS（帶定位）
示例	WG593-LL07-LM0844-MQTT-485/232:支持4G全網通，支持通用MQTT平臺，支持LORA，支持IO模塊（8AI-4DI-4DO，國內頻段：410~493MHz，4路AI復用型電路）
	WG593-LL07-LM0484-MQTT-485/232:支持4G全網通，支持通用MQTT平臺，支持LORA，支持IO模塊（4AI-8DI-4RO，國內頻段：410~493MHz，4路DI復用型電路）
	WG593-LL07-LM0448-WMQTT-485/232，支持4G全網通，支持物通博聯云平臺，支持LORA，支持IO模塊（4AI-4DI-4DO-4RO，國內頻段：410~493MHz，4路DO復用型電路）
	WG593-NT57-LM0844-MQTT-485/232:支持5GRedCap，支持通用MQTT平臺，支持LORA，支持IO模塊（8AI-4DI-4DO，國內頻段：410~493MHz，4路AI復用型電路）

資料下載

【產品介紹】工業智能網關-簡介

【產品規格說明書】WG593產品規格說明書V1.0

【產品使用說明書】網關產品使用說明書V6.2

【API接口文檔】開放平臺格式API接口v5.6

【軟件產品】設備維護快線v1.9
